Серия ATOM

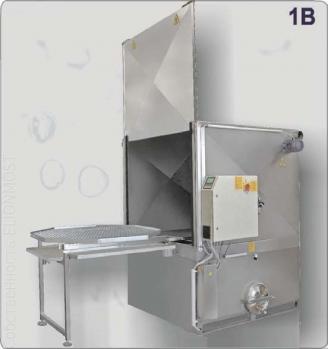

Модели АТОМ - автоматическая отмывка с выдвижной стационарной рабочей платформой и вращающимися распылительными рампами вокруг нее.
АТОМ 1000\1200\1400\1800\2200.
Модели «ATOM» – это установки, которые обезжиривают детали как маленького, так и большого размера в автоматическом режиме. Панель управления состоит из экрана и сенсорных кнопок, с помощью которых оператор может выставить температуру в резервуаре, время обработки, видеть и слышать аварийные сигналы и ошибки. Легкость в использовании панели управления еще в том, что позволяет использовать ее на многих языках. Отмывка происходит благодаря встроенной поворотной верхней «П» - образной распылительной рампе и поворотной нижней рампе с соплами. Вращение осуществляется с помощью боковых сопел, на которые подается часть рабочей жидкости (реактивная сила) мощным стальным насосом.
В версии с двумя резервуарами установки обезжиривают и споласкивают обрабатываемые детали в одной рабочей камере последовательно!
Модели:
- Atom 1000, раб. размеры (Ø х раб. высота): Ø100х h = 70 см, нагрузка на корзину 600 кг;
- Atom 1200, раб. размеры (Ø х раб. высота): Ø120х h = 80 см, нагрузка на корзину 600 кг;
- Atom 1400, раб. размеры (Ø х раб. высота): Ø140х h = 90 см, нагрузка на корзину 600 кг;
- Atom 1800, раб. размеры (Ø х раб. высота): Ø180х h = 100 см, нагрузка на корзину 600 кг;
- Atom 2200, раб. размеры (Ø х раб. высота): Ø220х h = 100 см, нагрузка на корзину 600 кг;
Версии:
- электрическая LT, максимальная температура отмывки 60 °С
- электрическая НT, максимальная температура отмывки 80 °С
Потребление энергии: 400В, 3 фазы, 50 Гц (другие по запросу)
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
- вытяжной вентилятор, включающийся по таймеру;
- двуручная система закрытия двери с предохранительным элементом;
- внешняя загрузочная/разгрузочная станция с подставкой для капель из нержавеющей стали Aisi 304;
- пневматические цилиндры и предохранительные (от падения двери вниз) пневмо-механические клапаны;
- чугунные электрические насосы cо специальными уплотнениями;
- фильтр из нержавеющей стали AISI 304, расположенный на входе в насосы;
- контроль минимального уровня жидкости в резервуаре, для защиты насосов и ТЭНов;
- контроль максимального уровня жидкости в резервуаре и клапан подачи воды;
- распылительная рампа, состоящая из верхних, боковых и нижних вращающихся труб из
- нержавеющей стали для обезжиривания/споласкивания/обдувки, изготовленные лазером форсунки;
- электрический ТЭН из жаропрочного и жаростойкого никелехромового сплава и нержавеющей стали;
- предохранительный концевой выключатель на открытие двери;
- электрический шкаф IP64, PLC – электрическая панель управления (DGT V3);
- корпус из нержавеющей стали;
- нижний корпус нагруженных подшипников из оцинкованной стали;
- уплотнение двери (нижнее, верхнее и боковое);
- усиленная платформа из электросварной сетки, с ободом – оцинкованная;
- инспекционный люк для очистки от грязи для легкости чистки резервуара.
|
Подключения |
1000, 1200 |
1400, 1800, 2200 |
|
Выход вытяжки паров |
Ø 80 мм |
Ø 100 мм |
|
Дренаж промывочной емкости |
F1’’ 1/2GAS |
F1’’ 1/2GAS |
|
Подача воды |
F3/4’’ GAS |
F3/4’’ GAS |
|
Дренаж дискового маслоотделителя |
М ½’’ GAS |
М ½’’ GAS |
|
Вход сжатого воздуха для приводов |
F1/4’’ GAS |
F1/4’’ GAS |
|
Вход сжатого воздуха для обдува |
F1’’ GAS |
F1’’ GAS |
|
Дренажный насос |
F1’’ GAS |
F1’’ GAS |
|
Труба газовой горелки |
Ø130 мм |
Ø 130 мм |
|
Дренаж противоположного по наполнению бака(2 резервуара) |
F1’’ GAS |
F1’’ GAS |
|
Габаритные размеры в см |
ATOM (1 резервуар) |
ATOM (2 резервуара) |
||||||||
|
1000 |
1200 |
1400 |
1800 |
2200 |
1000 |
1200 |
1400 |
1800 |
2200 |
|
|
L (длина) |
170 |
190 |
205 |
245 |
285 |
215 |
235 |
250 |
290 |
330 |
|
P (глубина) |
260 |
280 |
310 |
380 |
460 |
260 |
280 |
310 |
380 |
460 |
|
H (высота) |
300 |
310 |
320 |
350 |
360 |
300 |
310 |
320 |
360 |
360 |
|
DL (диаметр промывки) |
90 |
110 |
128 |
165 |
200 |
90 |
110 |
128 |
165 |
200 |
|
HL (высота промывки) |
70 |
80 |
90 |
100 |
100 |
70 |
80 |
90 |
100 |
100 |
|
AC (высота загрузки) |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
|
LV (ширина камеры) |
143 |
163 |
178 |
218 |
258 |
193 |
213 |
228 |
268 |
308 |
|
PV (глубина камеры) |
140 |
158 |
175 |
215 |
245 |
140 |
158 |
175 |
215 |
145 |
|
HV (высота камеры) |
210 |
220 |
230 |
240 |
250 |
210 |
220 |
230 |
240 |
250 |
